型號：HC系列
功率：154kW -860kW
生產能力：40-320噸/時

固定式瀝青攪拌站

HC系列固定式瀝青攪拌站具有配比準確，拌合均勻，性能穩定等優點，廣泛用于修筑高速公路，機場，港口，貨場，廣場等工程。該設備可以生產瀝青混合料，改性瀝青混合料，彩色瀝青混合料，瀝青瑪蹄脂混合料，滿足客戶的不同工程需求。

優勢和特點

智能便捷

1.自主研發的PC+西門子PLC控制系統，可實現自動控制、半自動控制和手動控制。

2. Wifi遠程控制，故障預警診斷，報表功能齊全，打印生產報表。

3.人性化設計，Windows操作平臺，顯示電機以及燃燒器運行動態和監控冷料情況。

4.系統具有參數設定、數據治理、故障診斷等功能，使操作簡單、安全。

環保節能

1.重力和布袋兩級除塵，排煙濃度達到林格曼一級，含塵量≤20mg/Nm3。

2.設備采用消音、隔音、減震等措施，顯著降低噪音排放，環境噪音≤80dB(A)。

3.布袋除塵采用高壓空氣脈沖反吹，清灰效果好；濾袋設有高、低溫保護裝置，延長濾袋使用壽命。

4. 燃燒器采用意大利結構設計，燃燒效率高，適用燃料廣，根據用戶需要，可適用柴油、重油、煙煤，燃?xì)獾榷嘤猛救剂?，環保節能。

5. 獨特的攪拌葉片設計及簡捷高效的驅動方式使得攪拌更輕松、高效、可靠。

6. 采用美國NOMEX過濾袋，耐高溫，使用壽命長。

精準計量

1.采用歐洲標準設計的整體熱系統動力配合精確的稱量系統，降低油耗、電耗等生產成本，經濟、節能; 采用美國TOLEDO稱重傳感器，計量精確。

2.瀝青泵為采用變頻控制+二次計量技術，落差自動修正，瀝青計量精度：動態±2.5%。

3.骨料計量采用，落差自動校正，計量精度：動態±1.5%;粉料計量精度：動態±1.0%。

4.油石比精度≤±0.1%。

5.冷料計量皮帶采用西門子變頻器調速皮帶，調速精確穩定。

安全可靠

1.國際知名品牌配套,穩定性好，可靠性高，有效地保證了產品質量。

2.控制系統雙主機冗余設計，動態流程顯示，操作性能可靠。

3.可靠的集中潤滑系統，自動定時省工省時，潤滑可靠，延長使用壽命。

4.發貨前全部進行廠內組裝、調試，大幅縮減工地安調時間，保證產品質量。

5.在關鍵部件裝有機械式檢修口，保護維修人員生命安全。

場站布局

1.設備采用模塊式結構，三維繪圖軟件立體設計，可根據施工要求，靈活組合形成多種配置。

2.占地面積小，結構緊湊，解決了因場地不足而遇到的困難。

3.簡化基礎，安裝、維護便捷，運輸方便，便于轉場。

4.布局合理，外觀美觀大方。

固定式瀝青攪拌站的主要組成

1、冷骨料配給系統

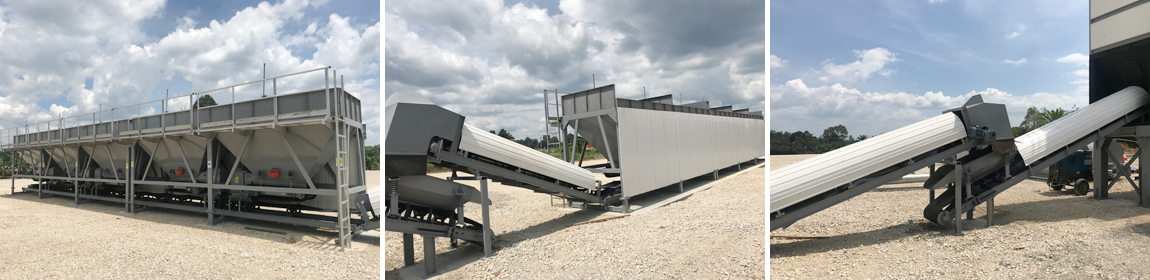

冷料系統包括冷料倉，皮帶給料機和集料皮帶。

皮帶給料機采用變頻調速電機驅動，控制范圍為1:25，可以實現冷骨料的精確配給和遠程自動控制。

缺料報警裝置——當料倉堵塞或空倉時，缺料報警器裝置會自動報警，提醒操作人員及時處理。

破拱振動電機

當物料因潮濕流動不暢時，操作人員可以根據情況選擇手動振動或自動延時振動。

料倉上部配有格柵，防止大骨料進入料倉；料倉周圍安裝有防護網和拉線開關，確保施工安全。

2、烘干系統

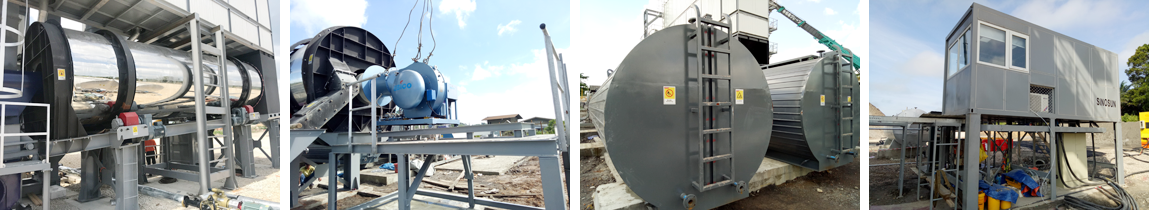

瀝青攪拌設備的干燥滾筒采用逆流式設計。

燃燒器安裝在干燥滾筒的出料口，干燥滾筒向出料口傾斜，冷骨料從進料口進入向燃燒器火焰方向流動；同時，空氣經過燃燒器加熱后通過進料口排出。在熱空氣和冷骨料相向流動的過程中，冷骨料和加熱后的空氣進行充分的熱交換，從而使骨料達到設定的溫度。在干燥滾筒的出料端安裝有熱電偶測溫裝置，與燃燒器的控制系統配合，從而控制骨料出料溫度。

干燥滾筒內部使用三種不同類型的撥料板。

進口處采用螺旋撥料板引導骨料向前移動；中部的撥料板使骨料以均勻的料簾落下，使其與熱空氣達到最佳的熱交換效果；火焰燃燒區采用T型撥料板，使骨料在火焰和筒壁之間形成隔熱層，從而防止筒壁溫度過高，同時，T型撥料板還使骨料和火焰分開，防止火焰熄滅并阻止骨料與未燃燒的燃油接觸。

干燥滾筒通過托輪和筒圈采用摩擦驅動。每個托輪由單獨的電機驅動。啟動方式采用降壓啟動，確保受載平衡，減輕了電機的過載，避免托輪抖動。

滾筒和筒圈采用新型的蝶形連接板，保證滾筒受熱膨脹時不會對筒圈產生應力，也避免筒體變形，從而避免了傳統鋼板連接方式導致的滾筒焊接處損壞。

燃燒器適用燃料：輕油，重/渣油，天然氣，煤粉。

3、除塵系統

集裝箱式除塵系統配有一級重力除塵和二級布袋除塵，具備以下特點：

結構緊湊，安裝快捷，除塵效率高；

重力除塵和布袋除塵相結合，除塵效果達到99.8%；

除塵布袋采用美國杜邦（DuPont）NOMEX材料，耐高溫，壽命長；

回收粉塵可以再次利用，減少環境污染；

綠色環保，煙氣排放＜20mg/Nm3，CO?＜500ppm，NOx＜60ppm，SOx=0。

4、拌合樓

瀝青拌合樓采用模塊化設計，整體式安裝底座，因此具有安裝快捷，拆卸方便等特點：?

①集裝箱式結構，可以直接裝入標準集裝箱，運輸方便。

②整體式鋼結構安裝底座，無需混凝土基礎，安裝快捷。

③行走平臺采用沖壓孔鋼板，輕便堅固，防止灰塵累積。

④所有的設備在出廠前都會進行預組裝并試機，減少現場安裝調試時間。

5、振動篩分系統

我公司設計的振動篩，出料槽可以移動，檢修人員可以直接接觸到每層篩網，更換任何一層篩網均不需要移開其他篩網。

具備以下特點：

①移動式出料端，抽拉式篩網，更換篩網更加快捷方便。

②更大的檢修門和檢修孔，方便快速更換篩網。

③外置免維護振動軸，采用國際知名品牌SKF或FAG軸承，性能更加穩定可靠。

④高強度錳鋼篩網，使用壽命更長。

6、稱重計量單元

氣動控制卸料門和飛料補償控制功能，保證了骨料和添加劑的精確計量。

回收粉和新粉單獨計量，確?；旌狭系馁|(zhì)量。

瀝青二次計量功能，確?；旌狭系挠褪染_穩定。

7、攪拌機

我公司采用雙臥軸漩渦式攪拌缸，攪拌速度快，拌合均勻。攪拌機由缸體，攪拌軸，攪拌臂，攪拌葉片，耐磨襯板，卸料門組成。

當葉片磨損時，可以調整葉片方向繼續使用，使攪拌葉片的使用壽命延長一倍。

攪拌葉片與缸體之間的間隙可調節。攪拌缸觀察門設有聯鎖保險開關，在開門狀態下，攪拌臂和稱料卸料系統不能啟動，保證檢修人員的安全。

卓越的結構設計：

①攪拌缸體采用分體式機構，組裝和檢修更加方便快捷。

②同步機構采用齒輪強制同步，先同步后攪拌，效率更高。

③傳動系統采用三軸同步齒輪箱，傳動效率高。

④雙向螺旋葉片，實現三維空間混合。

⑤迷宮式軸段密封，確?；旌狭喜恍孤?。

⑥高壓瀝青噴灑系統，使瀝青和骨料在攪拌鍋內快速均勻攪拌。

⑦卸料料門選配導熱油加熱或電加熱，防止料門粘結。

8、瀝青加熱儲存系統

HC系列瀝青站可以配置不同容量的瀝青罐，滿足不同客戶的需求。

瀝青罐內配置三列導熱油加熱盤管，具有可靠的加熱效率和安全性。

瀝青罐及管道配備保溫層，最大程度減少熱量損失。

瀝青采用導熱油加熱，保證瀝青溫度穩定可靠。

瀝青管道出廠前預裝，試壓，使現場安裝方便快捷。

9、粉料系統

礦粉儲存，輸送，卸料整個過程聯鎖控制，同時配備精確的傳感器，確保礦粉供給精確。

礦粉入罐可以采用泵送或粉料提升機，滿足不同客戶的卸粉方式。

回收粉（粉末狀,灰）采用集中儲存處理，解決回收粉塵的污染。

10、成品料存儲系統

根據客戶需求，可配備底置式或旁置式成品料倉。

根據客戶超長時間保溫需要，可配置特殊的保溫層和料倉加熱功能。

卸料門電加熱保溫，防止料門粘結。

根據客戶特殊需求，可選擇防離析結構設計，防粘劑噴灑系統，料倉稱重系統等。

11、控制系統

我公司HC系列控制系統采用最新PROFIBUS總線管理，將整個系統劃為單獨的控制單元，真正實現控制系統模塊化。

總線控制系統各單元的配線在工廠完成，簡化了現場布線工作，實現快速安裝，方便移動。

人性化的操控臺，獨立的電腦控制系統；同時配備觸摸屏，實現人機對話；實現了全自動和手動的雙操控系統，兩套系統可以自由轉換，每一套系統均可獨立完成控制工作，使控制更加穩定可靠。

控制系統采用西門子（SIEMENS）或施耐德（SCHNEIDER）電子元件，HP工業計算機和打印機，國際化的配件確保性能卓越。

技術參數

???型號	HC60	HC80	HC100	HC120	HC160	HC240	HC320
裝機功率(KW)	? 154	? 215	? 232	? 340	? 430	? 600	? 860
額定產量(T/H)	60	80	100	120	160	240	320
?冷料斗	? 4*6.5m3 ?	4*8m3			4 / 5*8m3	5*15m3	6*15m3
干燥滾筒尺寸	6.5m * Ф1.5 m	7m * Ф1.7 m	7m * Ф1.7 m	8 m * Ф1.8 m	9 m * Ф2.25 m	10 m * Ф2.5 m	10 m * Ф2.7 m
振動篩層數	4?層				4/5?層	5?層	6層
振動篩	雙振動電機直線式
攪拌周期	45s
攪拌鍋能力	800	1000	1300	1500	2000	3000	4000
油耗	?≤6.5kg /噸 成品料
?燃料類型	輕重油/煤/天然氣/液化氣
除塵方式	? ? ? ? ? ? ? ? ? ? ? ? ? ? ?重力除塵+布袋除塵
控制方式	手動/ 自動
成品料溫度 （攝氏度）	???????????140-180℃
尾氣排放濃度	≤20毫米/標準立方米
?成品倉	20/40/60/80/100/120/200T底置式
